重要文化财产
藤田美术馆
高度：7.7 – 8.2厘米
直径：14.9 – 15.0厘米
足环外径：5.0 – 5.2厘米
足环高度：0.6厘米

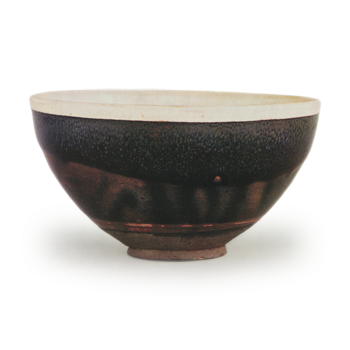

这件作品与之前的作品属于同一类型的油斑天目，但它的金属边框被白色泥料边框取代，只有边缘部分被白色泥料覆盖。除了白色的边缘，粘土和釉料与之前的作品几乎相同，它可能来自北方的一个窑场。 白釉的独特工艺和色调表明它可能产自磁州窑。陶土似乎是为了产生白色表面而制成的，这一点可以从釉面变薄的地方看出，那里留下了陶工的指纹。 可见的足环部分覆盖着一层厚厚的富含铁质的泥浆，掩盖了粘土的原始白色。龙光院和藤田美术馆的Yuteki Tenmoku碗也有相同的泥浆。这似乎是为了模仿Ken窑原始Tenmoku碗的深色粘土。
光滑的碗形素面以及宽大的凸起圈足的刮削方式，显然是北方窑的风格。在圈足的一部分，可以看到刮刀留下的痕迹。 釉面也是双层釉，底部为深色铁质釉，顶部为浅色水基釉。从侧面看人物侧壁，你会发现上半部分有常见的油滴釉，但下半部分没有油滴，颜色也更浅。这是因为上半部分的水基釉是在下半部分釉面上施釉的，这与德川家族油滴天目不同。 天目特有的“兔毛”油斑和罕见的“星”状油滴图案只有在两种釉料重叠时才会出现，因此，像这个例子中釉下彩只覆盖部分表面时，自然不会出现颗粒或条纹。 在Kenmoku窑的天目烧中，不会出现这种错误，因此可以说双层釉技术并不明显。
现在，在这件天目烧中，外层釉质不是很好，油斑也不是特别明显，但内部成型良好，非常漂亮。深黑色的釉面略带棕褐色，上面覆盖着精美的银色水晶图案。 釉面中央有一个气泡，颗粒略大，但釉面其余部分均匀。然而，与德川美术馆收藏的碗一样，这只碗的虹彩图案也很少。釉面的涂抹方式可能无法达到理想的涂膜效果。
最后，我们来谈谈白色的边缘。它是如何涂抹的？ 根据常识，在施釉之前，只会在边缘涂上白色釉料，然后在上面涂一层低釉。然后，在白色边缘区域，刮掉低釉，露出下面的白色釉料。之后，在整个器皿上涂一层水釉，然后烧制。然而，就这个茶碗而言，外侧白色边缘的表面似乎比下面的天目釉表面高一点。 根据我刚才描述的技术，白色的边缘自然应该比其余部分低，所以似乎使用了其他方法。
白色边缘和碗身紧密相连，所以如果使用了其他方法，那么必须先在碗的边缘放置一条柔软的粘土线，一边转动陶轮一边塑形，然后将其固定在碗的边缘。 然而，这种方法有一个致命的缺陷，那就是碗是干的，而绳子是湿的，所以两者无法融合在一起。最终，绳子会在不同地方断裂。我甚至想问问这件作品的艺术家发生了什么。
